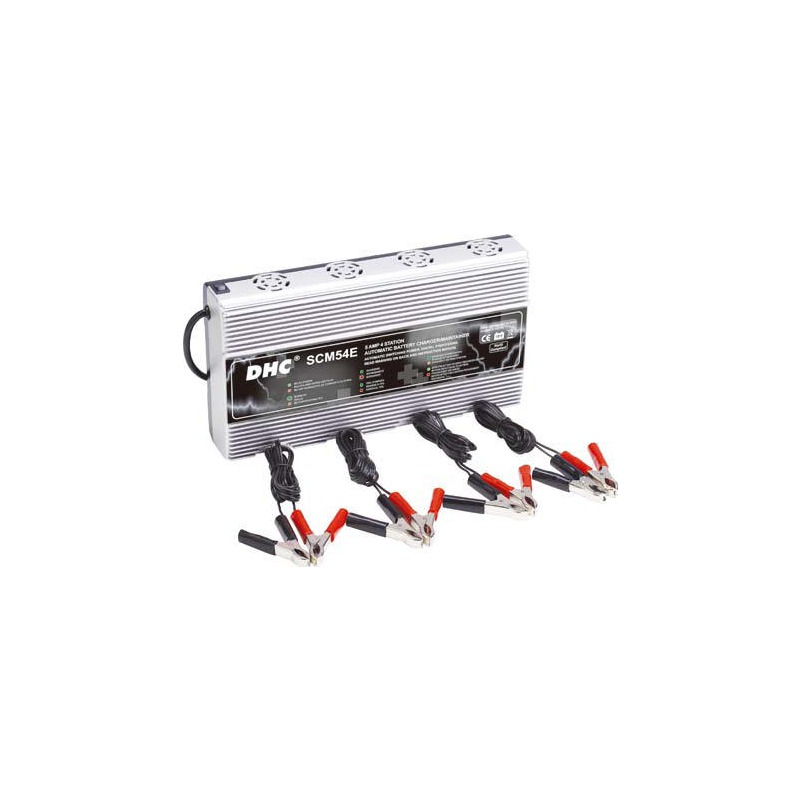

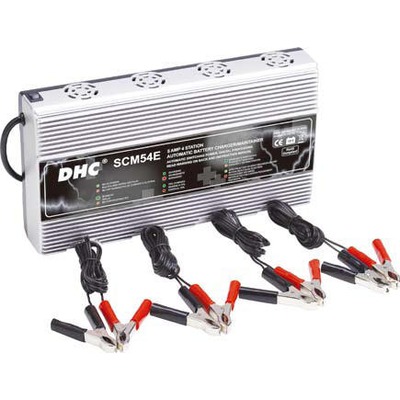

Зарядное устройство SCM54E Зарядное устройство

Спецификации

Питание : 220 В АС
Вес : 2,5 кг
Шнур : зарядные кабели 183 см каждый
Максимальный ток : зарядки 5 ампер
Размеры (Д*Ш*В) : 35см X 19 см X 7.5 см
Функции : Зарядка АКБ 12В SLI, AGM, GEL

Профессиональное зарядное устройство на 4 АКБ с изменением силы тока и электронным обслуживанием батареи

ПОДГОТОВКА К ЗАРЯДКЕ：

1. Убедитесь, что пространство вокруг батареи хорошо проветривается во время зарядки. Газ можно принудительно разгонять куском картона или другим неметаллическим предметом, например веером.
2. Очистите контакты батареи. Остерегайтесь попадания ржавчины в глаза.
3. Проверьте целостность корпуса и крышки батареи. Если имеются повреждения, не используйте зарядное устройство.
4. Если батарея не герметичная и обслуживаемая, добавьте дистиллированной воды в каждую ячейку до уровня кислоты в батарее, определенной производителем. Это способствует удалению лишнего газа из ячеек. Не переполняйте. При обслуживании батарей без крышек ячеек, внимательно следуйте инструкциям производителя по подзарядке.
5. При необходимости снятия батареи с транспортного средства для зарядки, всегда первой отсоединяйте от батареи клемму заземления. Убедитесь, что все аксессуары транспортного средства отключены, чтобы не возникло искрение.
6. Изучите все особые требования изготовителя батареи, такие как удалять или нет крышки ячеек во время зарядки и рекомендуемый уровень зарядки и силы тока зарядки.
7. В руководстве владельца автомобиля ознакомьтесь с напряжением батареи и убедитесь, что оно соответствует выходному уровню зарядного устройства.
8. Если на батарее или ее контактах имеется белый или голубоватый налет, возможно, что в системе зарядки имеются недостатки. Эти недостатки должны быть исправлены перед тем, как батарея будет установлена после зарядки.

ПОДГОТОВКА И РАБОТА:

1. Убедитесь, что помещение достаточно проветривается.
2. Устанавливайте SCM54E в стороне от места ремонта и обслуживания транспортных средств. Никогда не запускайте или располагайте работающий двигатель рядом с заряжаемой батареей.
3. Следите, чтобы общий ток, потребляемый SCM54E, не превышал мощности по току питающего источника. Если вы не можете определить это, обратитесь к квалифицированному электрику.
4. Присоединяйте и отсоединяйте клеммы постоянного тока только после отсоединения кабеля переменного тока от электрической розетки. Никогда не касайтесь одними клеммами других.
5. Убедитесь, что контакты батареи чистые. Очистите их при необходимости металлической щеткой. Присоедините черную клемму к отрицательному контакту батареи. Присоедините красную клемму к положительному контакту батареи.
6. Соедините SCM54E с заземленным источником питания, который подсоединен в соответствии с местными требованиями к электропитанию.

   ※ Для АКБ с контактами расположенными сбоку требуется установка специального переходника. (a lead post adapter). Стандартные болты небезопасны. Они не обеспечивают достаточной проводимости и не должны использоваться.
7. После соединения вилки SCM54E с розеткой переменного тока включите прибор кнопкой Вкл.
8. При использовании SCM54E светодиодные индикаторы указывают следующее:
   Зеленый и красный индикаторы не горят: НЕТ ПИТАНИЯ
   Нет питания переменного тока.

   Мигает только зеленый индикатор: Ожидание зарядки батарей
   Перед эксплуатацией проверьте:

   • Правильность присоединения зажимов к батарее
   • Напряжение батареи ниже 1В?
   Горит зеленый и мигает красный: Заряжаются батареи
   SCM54Eзаряжает батареи.


   Горит только красный: Дефектная батарея или батарея глубоко разряжена
   Еще раз проверьте чистоту контактов батареи и клемм
   Если по-прежнему горит красный:

   • Удостоверьтесь в том, что батареи на 12В
   • Если да, то батарея не держит заряда. Ее необходимо немедленно заменить
   • Возможно, необходимо большее время для зарядки глубоко разряженной батареи.

   Если красный индикатор горит и после 20 часов зарядки, батарея пришла в негодность.

   Горят зеленый и красный: 75% заряжено

   • Батарея заряжена не менее, чем на 75% и готова к нагрузочному тесту или может быть возвращена в эксплуатацию. Продолжение зарядки приведет к полной зарядке батареи.
   • Некоторые батареи могут просто принять заряд, но не смогут его удержать и пройти нагрузочный тест. Все батареи должны проверяться нагрузочным тестом после зарядки.

   Горит только зеленый: Батареи полностью заряжены и находятся в режиме обслуживания

   Автоматически подстраивается соотношение напряжение/ ток для обслуживания батареи при полной зарядке. Батарея снова готова для нагрузочного теста и возврата в эксплуатацию. Если напряжение батареи падает ниже 12.8В, SCM54E автоматически переходит в режим зарядки и подзаряжает до 14.8В DC.

9. Отсоединение батарей от SCM54E：

   При горящем зеленом индикаторе SCM54E обслуживает батареи, сохраняя их полную зарядку. Батарея готова к использованию. Просто отсоедините клеммы и положите их на рабочую поверхность, вдали от других батарей и соседних клемм. Теперь, при необходимости, вы можете проверить батарею на нагрузку.

   • Если при зарядке случайно отсоединился зажим батареи, SCM54E отключится. Зеленый индикатор будет мигать. Просто подсоедините батарею заново.
   • Не отсоединяйте батарею при токе зарядки 5А. Подождите, пока не загорятся оба, зеленый и красный, индикатора, что будет означать также снижение силы тока.

10. Если вы хотите одновременно зарядить 4 АКБ 12В подключенных последовательно подсоединяйте зарядное устройство SCM54E к терминалам АКБ как показано ниже:

ВНИМАНИЕ:

1. Каждая зарядная «станция» SCM54E должна подсоединяться только к одной батарее.

2. Не подсоединяйте одну «станцию» к двум или более различным батареям.

При разработке SCM54E – зарядного устройства с изменяющейся мощностью и электронной обработкой процессов зарядки батарей мы создали уникальные процессы и применили передовую технологию.

Это профессиональное зарядное устройство может одновременно заряжать 4 аккумуляторных батареи и при этом обеспечивает 5-ти ступенчатую автоматическую зарядку каждой из них. При этом процессе устройство не только эффективно зарядит ваши АКБ, но и продлит их жизнеспособность.

У прибора также предусмотрена защита от переполюсовки и искрения, защита от перезарядки и защита от короткого замыкания на выходе.

Скачать полную инструкцию для SCM54E (.pdf, 370KB)

Примерное время быстрой зарядки
