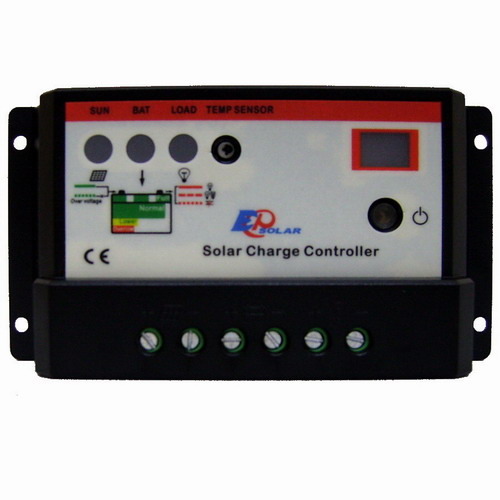

Контроллер EPHC 12/24В 10А
EPHC идеально подходят для удаленных автономных систем электроснабжения на основе фотоэлектрических солнечных батарей.
Серия контроллеров заряда для солнечных батарей EPHC рассчитана для работы в фотоэлектрических системах малой мощности при токе заряда до 5/10 А и мощности нагрузки соответственно до 60/120 Вт. Серию отличает полностью закрытое исполнение и интуитивно понятная индикация.
Контроллеры имеют все необходимые европейские сертификаты. Могут использоваться в тропических условиях.
| Артикул | 5900001 |
| Страна | КНР |
| Производитель | EPSolar |
В солнечных фотоэлектрических системах часто используются свинцово-кислотные аккумуляторы. Такие аккумуляторы должны защищаться от перезаряда и переразряда, поэтому очень важно включать в состав системы контроллеры заряда.
Контроллеры серии EPHC выполняют обе эти функции. EPHC идеально подходят для удаленных автономных систем электроснабжения на основе фотоэлектрических солнечных батарей.
Серия контроллеров заряда для солнечных батарей EPHC рассчитана для работы в фотоэлектрических системах малой мощности при токе заряда до 5/10 А и мощности нагрузки соответственно до 60/120 Вт. Серию отличает полностью закрытое исполнение и интуитивно понятная индикация.
Контроллеры имеют все необходимые европейские сертификаты. Могут использоваться в тропических условиях.
Особенности EPHC
Контроллеры EPHC имеют ряд преимуществ по сравнению с другими контроллерами, а именно:
• Регулирование по напряжению
• Электронный предохранитель. Ошибки при подключении оборудования не выведут из строя контроллер.
• Широтно-импульсная последовательная модуляция тока заряда и определение степени заряженности аккумулятора (SOC)
• 4 режима заряда: быстрый (форсированный), поддерживающий, выравнивающий, ШИМ
• Автоматическое подключение нагрузки при заряде АБ
• Температурная компенсация
• низкая цена, высокая надежность
• Тропическое исполнение: плата контроллера защищена влагонепроницаемым покрытием (лаком), что минимизирует вредное влияние повышенной влажности и насекомых. Терминалы защищены от коррозии.
• Легкость использования – EPHC полностью автоматическое устройство и не требует регулировок со стороны пользователя
• Точность параметров обеспечивается применением микроконтроллера
Электронная защита
• Отключение СБ после достижения конечного напряжения заряда АБ
• Отключение нагрузки при недопустимо низком напряжении на АБ
• Защита от неправильной полярности подключения СБ, АБ и нагрузки
• Защита от короткого замыкания (КЗ) на входе (СБ)
• Защита от КЗ в нагрузке
• Защита от перегрева
• Защита нагрузки от перенапряжения на входе
• Защита от молний варистором
• Низкий уровень электромагнитных излучений
• Защита от обрыва в цепи АБ
• Предотвращение разряда АБ через СБ в ночное время
• Электронный предохранитель
Технические характеристики
| Тип контроллера | EPHC-5 | EPHC-10 |
| Напряжение, В (автовыбор) | 12/24 | 12/24 |
| Макс. ток на входе, А | 5 | 10 |
| Макс. ток нагрузки, А | 5 | 10 |
| Макс. собственное потребление, мА | 6 | 6 |
| Напряжение подзаряда (float), В | 13,7/27,4 | |
| Напряжение форсированного заряда, В | 14,4/28,8 | |
| Напряжение повторного подключения нагрузки автоматически | 13,1/26,2В | |
| Напряжение повторного подключения нагрузки вручную | 12,5/25 В | |
| Точка защитного отключения при разряде | 11,1/22,2 В | |
| Рабочая температура | -35°С…+55°С | |
| Размер терминалов (сечение проводов) | 2,5 мм2 | |
| Класс защиты | IP22 | |
| Вес | 250 г | |
| Размеры | 140*90*27 мм | |
*Технические характеристики даны для 25°С
Максимальный ток контроллера выбирается в опциях ниже.
